真空减压浓缩罐
简介:主要适用于制药、食品、化工等工业部门对液料的浓缩。并且亦能回收酒精和简单的回流提取。
详细说明
主要用途:
主要适用于制药、食品、化工等工业部门对液料的浓缩。并且亦能回收酒精和简单的回流提取。
结构:
本设备主要包括浓缩罐、一冷凝器、汽液分离器、二冷凝器、冷却器、受液桶六个部件组成,全部有不锈钢制造。浓缩罐为夹套结构,冷凝器为列管式,冷却器为蛇管式。

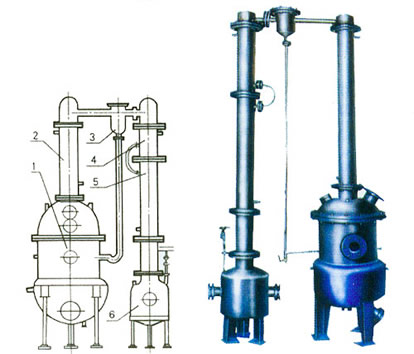

1、浓缩罐 2、第一冷凝器 3、汽液分离器 4、第二冷凝器 5、冷却器 6、受液槽
主要技术参数
50 | 100 | 200 | 300 | 500 | 700 | |
蒸汽压力 Mpa | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 |
真空度 mmHg | ≤700 | ≤700 | ≤640 | ≤640 | ≤600 | ≤600 |
加热面积 M2 | 0.4 | 0.59 | 0.8 | 1.1 | 1.45 | 1.8 |
冷凝面积 M2 | 1.2 | 1.7 | 2.45 | 3.0 | 3.2 | 3.6 |
冷却面积 M2 | 0.25 | 0.35 | 0.4 | 0.6 | 0.7 | 0.85 |
受热槽容积 L | 15 | 45 | 60 | 76 | 100 | 125 |
设备净重 kg | ~350 | ~450 | ~550 | ~650 | ~800 | ~1000 |
外形尺寸 长×宽×高 mm | 1200×600×2200 | 1350×750×2200 | 1700×800×2700 | 1700×1000×3400 | 2100×1200×3400 | 2400×1300×3400 |
